Введение в принцип процесса пултрузии нестандартных форм пултрузии

Оглавление

1. Искусство и наука пултрузии: обзор

2. Деконструкция процесса пултрузии: пошаговый анализ

3. Почему стоит выбирать нестандартные формы пултрузии? Непревзойденный портфель преимуществ

4. Проектирование будущего: ключевые параметры нестандартных форм пултрузии

   • 4.1. Состав материала: основа эффективности

   • 4.2. Габаритные характеристики и допуски

   • 4.3. Механические свойства: основа структурной целостности

5. Спектр применения: где нестандартные пултрузионные формы превосходны

6. Партнерство ради успеха: ваше руководство по созданию идеального профиля

1. Искусство и наука пултрузии: обзор

В мире современного производства композитов лишь немногие процессы предлагают уникальное сочетание эффективности, стабильности и прочности, свойственное пултрузии. Для инженеров и дизайнеров, ищущих превосходную альтернативу традиционным материалам, таким как сталь, алюминий и дерево, пултрузия открывает целый мир возможностей. По своей сути пултрузия представляет собой непрерывный высокоавтоматизированный метод производства композитных материалов с постоянным профилем поперечного сечения. В этом руководстве подробно рассматриваются принципы процесса пултрузии, уделяя особое внимание возможностям и спецификациямПользовательские формы пултрузии. Наша цель — обеспечить полное понимание того, как создаются эти высокопроизводительные профили и почему они являются предпочтительным материалом для требовательных приложений во многих отраслях.

2. Деконструкция процесса пултрузии: поэтапный анализ

Термин «пультрузия» представляет собой смесь слов «вытягивание» и «экструзия». В отличие от экструзии, при которой материал проталкивается через матрицу, пултрузия протягивает армирующие волокна и смолу через нагретую матрицу, чтобы отверждать композит до его окончательной формы. Это фундаментальное отличие является ключом к исключительным свойствам готового продукта. Этот процесс можно разбить на несколько важных этапов:

1. Станция Крил:Процесс начинается с катушек непрерывных армирующих волокон, таких как стекловолокно (ровинг), углеродное волокно или арамид. Эти волокна обеспечивают основную прочность профиля на растяжение.

2. Система направляющих:Волокна направляются и выравниваются точно, чтобы перейти на следующий этап в правильной ориентации, обеспечивая равномерное распределение внутри профиля.

3. Смола Пропитка:Выровненные волокна протягиваются через резервуар для пропитки смолой (или ванну для «пропитки»). Здесь они тщательно пропитываются жидкой полимерной смолой — обычно полиэфирной, винилэфирной или эпоксидной смолой. Эта смоляная матрица свяжет волокна вместе, передаст нагрузки между ними и обеспечит стойкость к окружающей среде и химическому воздействию.

4. Станция предварительного формования:Затем насыщенные волокна проходят через ряд предварительных формирователей. Эти инструменты аккуратно придают материалу грубую форму окончательного профиля, удаляяизбыток смолыи обеспечение отсутствия попадания воздуха перед его попаданием в матрицу.

5. Нагреваемая матрица:Это суть процесса. Предварительно сформированный, богатый смолой материал вытягивается в точно обработанную нагретую стальную матрицу. Температура штампа тщательно контролируется, чтобы инициировать быструю химическую реакцию, называемую «отверждением» или «гелеобразованием». Внутри матрицы смола переходит из жидкого состояния в твердое, принимая точную форму полости матрицы.

6. Система вытягивания:Съемник непрерывного действия, часто гусеничный или с возвратно-поступательной системой зажима, захватывает затвердевший профиль и протягивает его через матрицу с постоянной скоростью. Это тянущее действие является движущей силой всего непрерывного процесса.

7. Отрезная пила:Как только полностью отвержденный и затвердевший профиль выходит из матрицы, он автоматически разрезается на заранее заданную длину с помощью передвижной отрезной пилы.

В результате этого непрерывного процесса получается продукт с исключительно стабильными свойствами и размерами по всей длине, что делает его идеальным для крупносерийного производства высокопрочных изделий.Пользовательские формы пултрузии.

3. Почему стоит выбирать нестандартные формы пултрузии? Непревзойденный портфель преимуществ

Выбор в пользуПользовательские формы пултрузиипо сравнению с традиционными материалами или другими композитными процессами, обеспечивает значительное конкурентное преимущество. Преимущества многочисленны и эффективны:

• Высокое соотношение прочности и веса:Пултрузионные профили значительно прочнее и жестче стальных в расчете на вес, что приводит к более легким конструкциям, снижению транспортных расходов и упрощению установки.

• Коррозионная стойкость:В отличие от металлов, композиты не ржавеют и не подвергаются коррозии. Они невосприимчивы к гальванической коррозии и исключительно хорошо работают в агрессивных химических, кислых, солевых и влажных средах.

• Гибкость дизайна:Возможность создания практически любого постоянного сечения позволяет интегрировать несколько функций в один профиль, сокращая время и стоимость сборки.

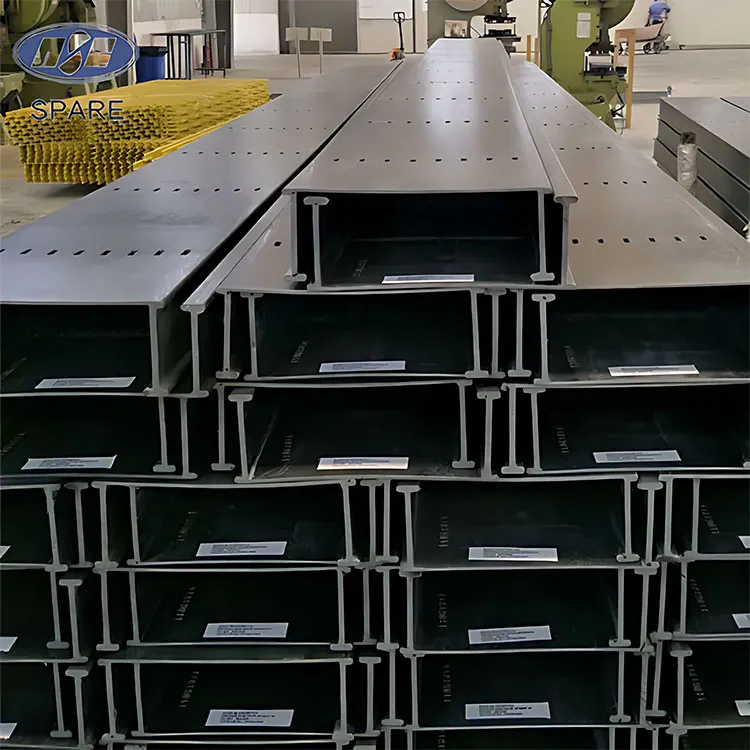

• Отличные диэлектрические свойства:Будучи непроводящими, пултрузионные формы идеально подходят для электрических и коммунальных применений, таких как лестничные рельсы, кабельные лотки и изоляционные сердечники.

• Стабильность размеров:Композиты имеют низкий коэффициент теплового расширения и не подвержены поглощению влаги, как древесина, что позволяет им сохранять свою форму и размер в различных условиях окружающей среды.

• Низкая стоимость жизненного цикла:Хотя первоначальная стоимость материалов может быть выше, экономия за счет сокращения затрат на техническое обслуживание, долговечности и простоты установки часто приводит к снижению общей стоимости владения.

4. Проектирование будущего: ключевые параметрыПользовательские формы пултрузии

Чтобы эффективно определять и использовать пултрузионные профили, необходимо понимать их ключевые инженерные параметры. Эти характеристики определяют производительность и пригодность профиля для вашего применения.

4.1. Состав материала: основа эффективности

Свойства пултрудированного профиля определяются сочетанием его армирования и смолы.

4.2. Габаритные характеристики и допуски

Пултрузия известна соблюдением жестких допусков на размеры. Стандартные параметры включают в себя:

• Размеры профиля:Ширина, высота, толщина стенки и внутренние радиусы.

• Допуск прямолинейности:Обычно < 1/8 дюйма на 10 футов.

• Допуск на скручивание:Определяется как степень скручивания на единицу длины.

• Допуск длины:Обычно ± 1/8 дюйма для длины обрезки.

4.3. Механические свойства: основа структурной целостности

The механические свойстваявляются наиболее важными параметрами для проектирования конструкций. Обычно они указаны в технических характеристиках. Ниже приведен пример свойств стандартного профиля из полиэстера, армированного стекловолокном.

Примечание. Эти значения являются репрезентативными и могут быть существенно изменены путем изменения системы смолы, типа армирования и объемной доли волокна.

5. Спектр применения: где нестандартные пултрузионные формы превосходны

Уникальные свойства пултрузионных композитов делают их идеальными для широкого спектра применений:

• Строительство и инфраструктура:Конструктивные балки, решетки, поручни, оконные рамы и настил моста. Их коррозионная стойкость неоценима в прибрежных сооружениях и на химических заводах.

• Электрика и коммунальные услуги:Лестничные перила, кабельные опоры, антенные покрытия и траверсы для опор ЛЭП. Диэлектрическая прочность и непроводимость здесь имеют решающее значение.

• Транспорт:Боковые поручни для грузовиков и прицепов, опоры пола, компоненты автобусов исистемы управления грузами. Снижение веса напрямую приводит к увеличению полезной нагрузки и топливной эффективности.

• Морская и водная очистка:Дорожки, лестницы, поручни и конструктивные элементы для лодок и доков. В отличие от дерева, они невосприимчивы к гниению и морским бурителям.

• Промышленный:Каркасы безопасности, компоненты конвейеров, опорные конструкции для агрессивных сред и специальные приспособления.

6. Партнерство ради успеха: ваше руководство по созданию идеального профиля

Успех сПользовательские формы пултрузиизависит от сотрудничества между вами и производителем. Начиная проект, будьте готовы обсудить:

• Функциональные требования:Какова основная функция детали? (например, структурная поддержка, электрическая изоляция, коррозионная стойкость).

• Условия нагрузки:Каковы ожидаемые растягивающие, сжимающие, изгибающие и динамические нагрузки?

• Воздействие на окружающую среду:Будет ли деталь подвергаться воздействию химикатов, УФ-излучения, соленой воды или экстремальных температур?

• Нормативные стандарты:Существуют ли определенные отраслевые стандарты (например, ASTM, ISO, UL), которым необходимо соответствовать?

• Сборка и отделка:Как профиль будет интегрироваться с другими компонентами? Потребуется ли сверление, покраска или другие второстепенные операции?

Предоставляя подробную информацию, нашиинженерная командаможет помочь оптимизировать конструкцию, выбрать идеальное сочетание материалов и изготовить профиль, обеспечивающий непревзойденные характеристики и ценность. Процесс пултрузии является мощным инструментом для инноваций, и при четком понимании его принципов и параметров вы сможете раскрыть весь потенциал композитных материалов для своего следующего проекта.

Если вам очень интересноНанкин Запасные композиты Ичжэнили у вас есть какие-либо вопросы, пожалуйста, не стесняйтесьсвязаться с нами.
